CLW5160ZXXD4型车厢可卸式垃圾车 产品主要技术资料 | |||
产品名称: | CLW5160ZXXD4型车厢可卸式垃圾车 | 外型尺寸(mm): | 7300×2470×2930 |
底盘型号: | DFL1160BX5 | 货厢尺寸(mm): | ×× |
前排乘客: | 3 | 额定载客(人): | |
总 质 量 : (kg) | 16000 | 接近/离去角(° ) | 20/16 |
额定质量: (kg) | 9500 | 前悬/后悬(mm): | 1430/1370 |
整备质量:(kg) | 6305 | 最高车速(km/h): | 85 |
排放标准: | GB3847-2005,GB17691-2005(国Ⅳ) | ||
整车说明: | 随底盘选装驾驶室前脸。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):200×50,后部防护离地高度(mm):400。该车选用轴距(mm):4500。安装带有卫星定位功能的行驶记录仪。安装带ABS的底盘,ABS型号:4460046440,生产厂家:威伯科汽车控制系统(中国)有限公司;ABS型号:3631010-C2000,生产厂家:东风电子科技股份有限公司制动系统公司。 |
CLW5160ZXXD4型车厢可卸式垃圾车 底盘参数 | |||
底盘型号: | DFL1160BX5 | 燃油种类: | 柴油 |
轴 数: | 2 | 前 轮 距(mm): | 1880,1920 |
轴 距(mm): | 5000,4700,4500 | 后 轮 距(mm): | 1860,1800 |
轮 胎 数: | 6 | 轮胎规格: | 10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR |
CLW5160ZXXD4型车厢可卸式垃圾车 发动机参数 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 ISB210 40 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
6700 4500 6700 4752 5900 5900 |
155 132 136 132 132 155 |
底盘配置:采用东风原厂二类底盘,国四排放标准,康明斯180马力发动机,4.5吨前桥,9吨后桥,东风6档变速箱,900-20的原厂轮胎,平头一排半豪华驾驶室带空调,有动力转向,离合器助力。
勾臂式垃圾车(车厢可卸式垃圾车)品牌:拉臂式垃圾车品牌分类:小型长安汽油勾臂式垃圾车、福田勾臂式垃圾车、东风勾臂式垃圾车、一汽解放勾臂式垃圾车、五十铃勾臂式垃圾车等等
勾臂式垃圾车(车厢可卸式垃圾车)介绍:车厢可卸式垃圾车又叫勾臂式垃圾车,是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾的环卫设备。

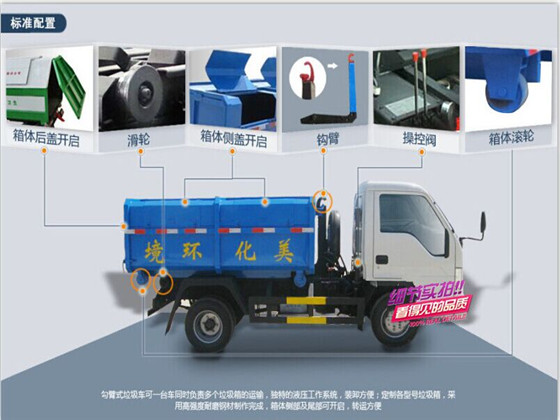

勾臂式垃圾车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。勾臂垃圾车一车可带多个垃圾厢,在装卸的运输过程中可有效地避免二次污染。勾臂垃圾车采用高新设计可摆动的钩臂,垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便,货厢上带盖(倒垃圾时可翻开),勾臂垃圾车垃圾厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理,改装部分与原车底盘为可分离式,维修方便且保持了原车的机动性及行驶性能。勾臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成:勾臂式垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。多路换向阀:保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。平衡阀:能够确保两主臂油缸同步运动、压力恒定、油缸动作平衡。高压管路接头,承压高、密封性能好、为高压管路连接系统的首选产品液压系统具有安全的互锁功能,勾臂式垃圾车在操作过程中确保液压系统安全可靠。箱体锁定装置:液压系统控制的锁箱结构,能紧紧的把垃圾箱的底部的导轨粱锁紧。勾臂式垃圾车在运输的过程中,垃圾箱与车辆底盘融为一体,安全性能可靠。平衡稳定装置:独特结构的后平衡装置能保证在钩箱与卸箱的过程中,起辅助支撑作用。加大整车的重心范围,工作中更加安全可靠。使整车具有了可靠的使用稳定性。拉臂钩的结果:勾臂式垃圾车全部采用欧洲最新设计,品种多,结构规格全。有三大结构形式,拉臂式,伸缩式,摆臂伸缩式。吨位从一吨到二十吨。用户可以根据不同的底盘,不同的场所需求,安装结构不同的拉臂钩。
