CLW5100ZBST4型摆臂式垃圾车 产品主要技术资料 | |||
产品名称: | CLW5100ZBST4型摆臂式垃圾车 | 外型尺寸(mm): | 7185×2470×3300 |
底盘型号: | EQ1100FLJ8 | 货厢尺寸(mm): | ×× |
前排乘客: | 3 | 额定载客(人): | |
总 质 量 : (kg) | 10490 | 接近/离去角(° ) | 34/17 |
额定质量: (kg) | 4500 | 前悬/后悬(mm): | 1065/2170 |
整备质量:(kg) | 5795 | 最高车速(km/h): | 90 |
排放标准: | GB17691-2005国Ⅳ,GB3847-2005 | ||
整车说明: | 防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50×5,后部防护离地高度(mm):500。 |
CLW5100ZBST4型摆臂式垃圾车 底盘参数 | |||
底盘型号: | EQ1100FLJ8 | 燃油种类: | 柴油 |
轴 数: | 2 | 前 轮 距(mm): | 1810 |
轴 距(mm): | 3950 | 后 轮 距(mm): | 1800 |
轮 胎 数: | 6 | 轮胎规格: | 9.00-20 12PR,9.00R20 12PR |
CLW5100ZBST4型摆臂式垃圾车 发动机参数 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
YC4E140-42 YC4E160-42 YC6J160-46 ISB3.9-160E40A |
广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 |
4260 4260 6494 3900 |
103 118 118 116 |

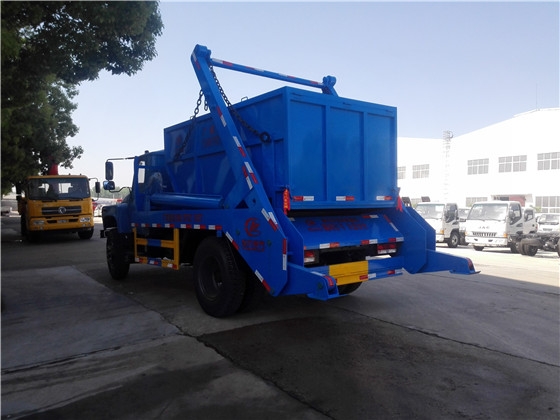

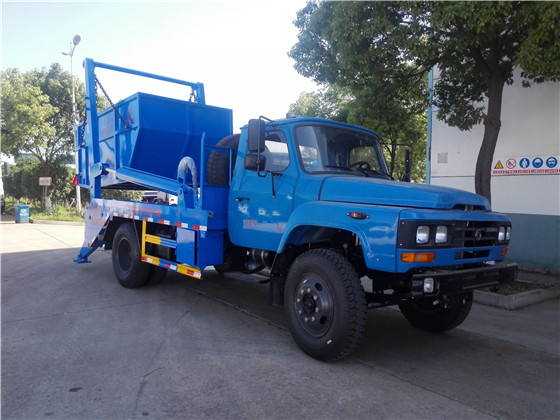

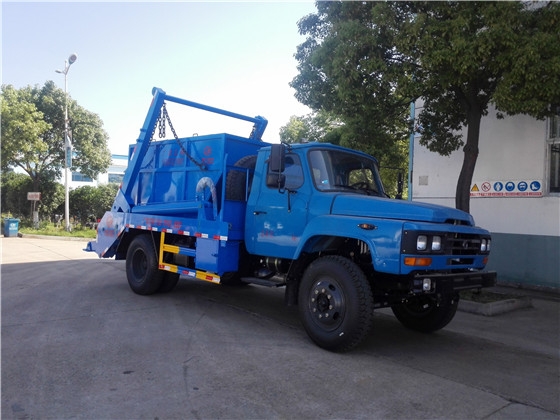

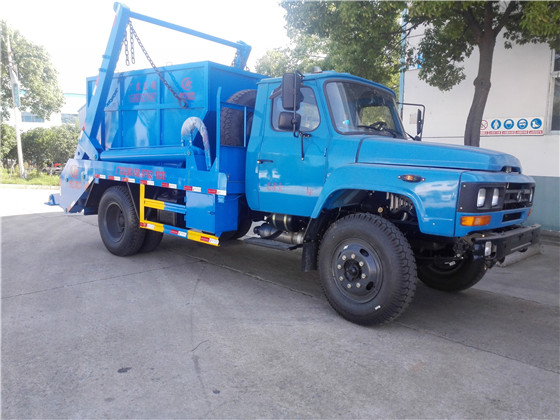

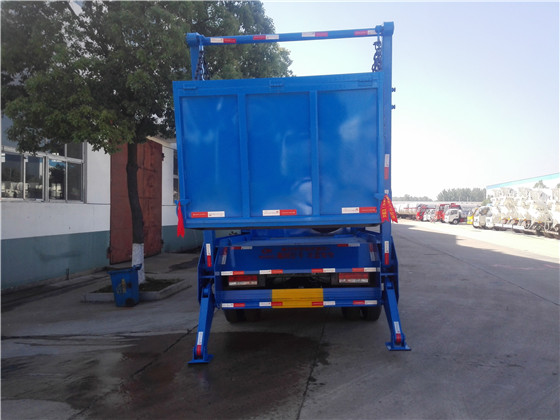

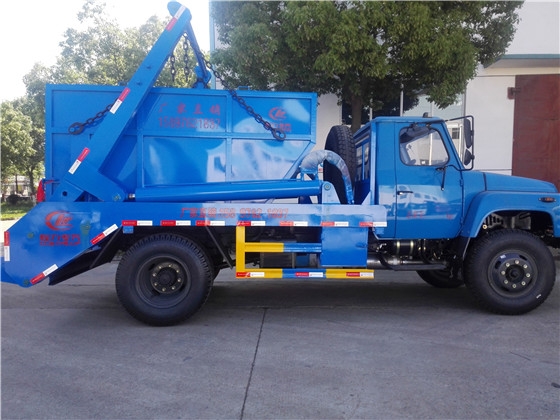

多方位图片展示: |
|
组成部分:国内知名品牌东风原装底盘(全国联保)、垃圾箱、取力器、多路换向阀、摆臂、液压系统、操作系统等组成。(举升油缸及锁紧油缸系我厂自行研发生产的双作用油缸。)
垃圾箱:分为地坑式摆臂垃圾箱、地面式摆臂垃圾箱 (梯形斗、方形斗、密封斗 )
液压系统:由油箱、油泵、多路换向阀、液压缸、滤油器和管路组成,该系统能实现装卸垃圾的各种专用功能。
操作系统:通过该系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成装料和卸料工作。(在操作多路换向阀时应挂上取力器带动油泵工作)
主要特点:垃圾收集方式简便、高效、环保性好(不产生二次污染),质量可靠,故障率低,维护方便,运行费用低等特点。广泛适用于适用于市政环卫、市政、厂矿企业、物业小区、垃圾多而集中的居民区、城市街道垃圾处理。
1 利用左右两臂装运垃圾,可一车进行多个垃圾斗进行联合作业装载运输垃圾车。
