CLW5121TXS6型洗扫车 产品主要技术资料 | |||
产品名称: | CLW5121TXS6型洗扫车 | 外型尺寸(mm): | 7100×2320,2200×2840 |
底盘型号: | EQ1125SJ8CDC | 水箱容积(m3): | 5方 |
最大工作能力: |
60000 m3/h |
垃圾箱容积(m3): | 5方 |
总 质 量 : (kg) | 11995 | 最大吸入尘粒(mm ) | 110mm |
额定质量: (kg) | 5070 | 洗扫宽度(m): | 3 |
整备质量:(kg) | 6730 | 最高车速(km/h): | 103 |
排放标准: | 国六 | ||
环保/免征: | 有/有 |
CLW5121TXS6型洗扫车 底盘参数 | |||
底盘型号: | EQ1125SJ8CDC | 燃油种类: | 柴油 |
底盘品牌: | 东风多利卡 | 发动机型号: | CY4SK361 |
轴 距(mm): | 3800 | 发动机马力: | 170 |
轮 胎 数: | 6 | 轮胎规格: | 245/70R19.5,8.25R20 |
CY4SK361 |
东风朝阳朝柴动力有限公司 |
3856 |
125 |
底盘配置:底盘采用东风原厂二类原装底盘,3800轴距,东风朝阳朝柴170马力,245真空胎,6档变速箱,断气刹,ABS,上装5方水箱,5方垃圾箱。
上装配置:2个中置扫盘,中置超宽吸嘴;江铃64kW增压副发动机;台湾液压阀;大力马达;德国高压水泵;威龙低压水泵;3mm不锈钢垃圾箱;不锈钢水箱;德国控制器;尾部箭头灯;机油压力报警;垃圾箱溢满报警,垃圾箱满作业自停;水箱低位报警;倒车及右扫监视器;条达16条语音提示;防倾倒垃圾翻车保护,检修安全保护,倒车吸盘保护;20m高压冲洗卷盘;后喷雾降尘;刷臂转动机构使用德国进口高新耐磨工程隔套,免打黄油;精密冷弯无缝液压油管;CAN总线集成式运动控制器,一键电脑控制。 1、工作原理 清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫至洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫至吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。 洗扫:清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路控制阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。 路沿和路沿石立面洗刷:利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。 后喷雾:在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。 低压冲洗:利用离心水泵的低压力、大流量对路面进行冲洗作业,作洒水车用。 |

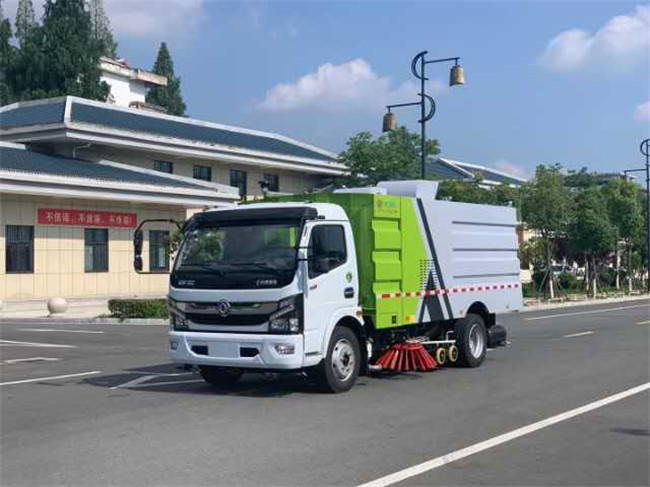

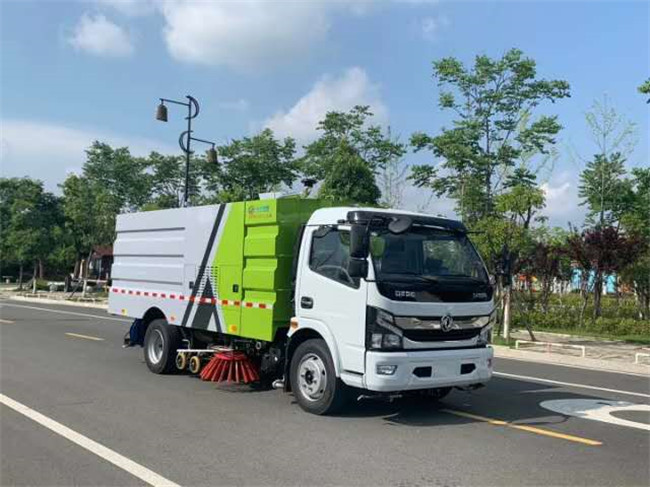

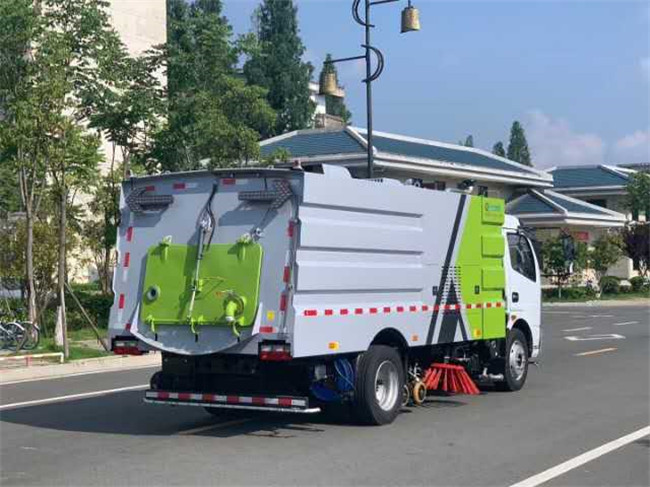

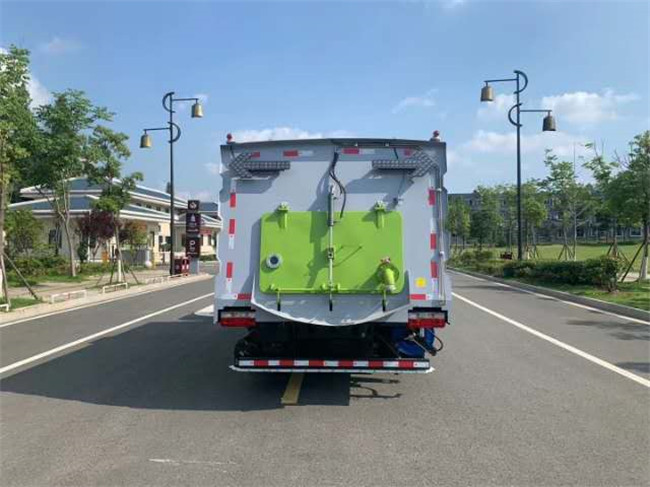

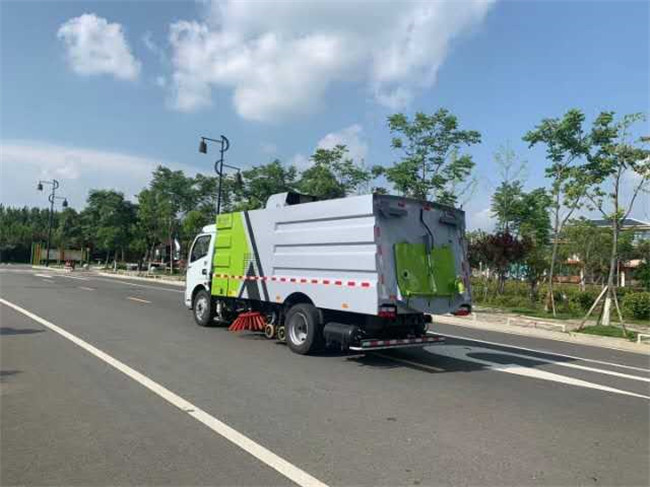

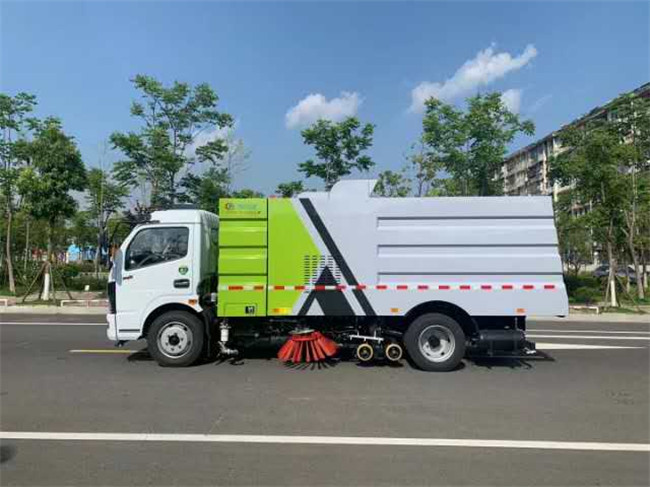

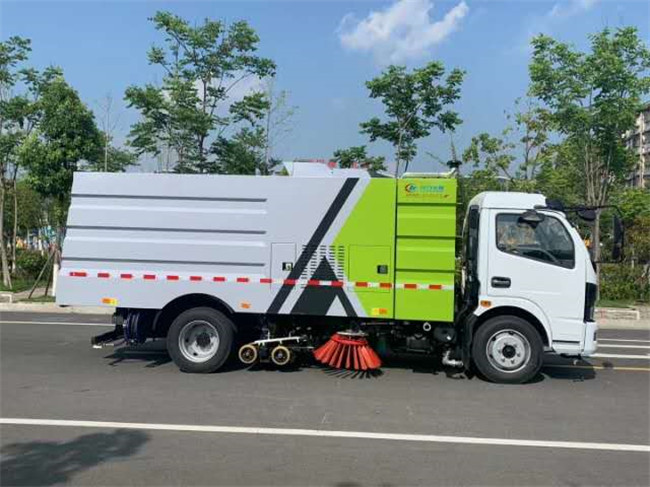

车型图片: |
|
